Průtokové ohřívače vody

Ohřívače vody:
Průtokový ohřívač vody v sobě nezadržuje vodu, ale ohřívá ji při průtoku, tedy jen tehdy, když ji potřebujeme.
Způsob ohřevu vody
Plynové		Elektrické
1 odběrné místo	Více odběrných míst	1 odběrné místo		Více odběrných míst
nižší výkon	vyšší výkon	tlakové		beztlakové
kolem 10kW	kolem 20kW
Způsob regulace
		Hydraulické	Elektronické
běžná tlaková baterie				speciální beztlaková baterie
Způsob umístění
Nástěnné / Stacionární		Nástěnné / Stacionární
Způsob připojení
Horní / Spodní		Horní / Spodní
Typ spalovací komory
uzavřená spalovací komora
otevřená spalovací komora
kondenzační
kombinovaná
Způsob odtahu spalin
odtah spalin do komína		bez odtahu spalin
odtah spalin přes zeď
přirozený odtah spalin (do místnosti u malých ohřívačů)
nucený odtah spalin - TURBO

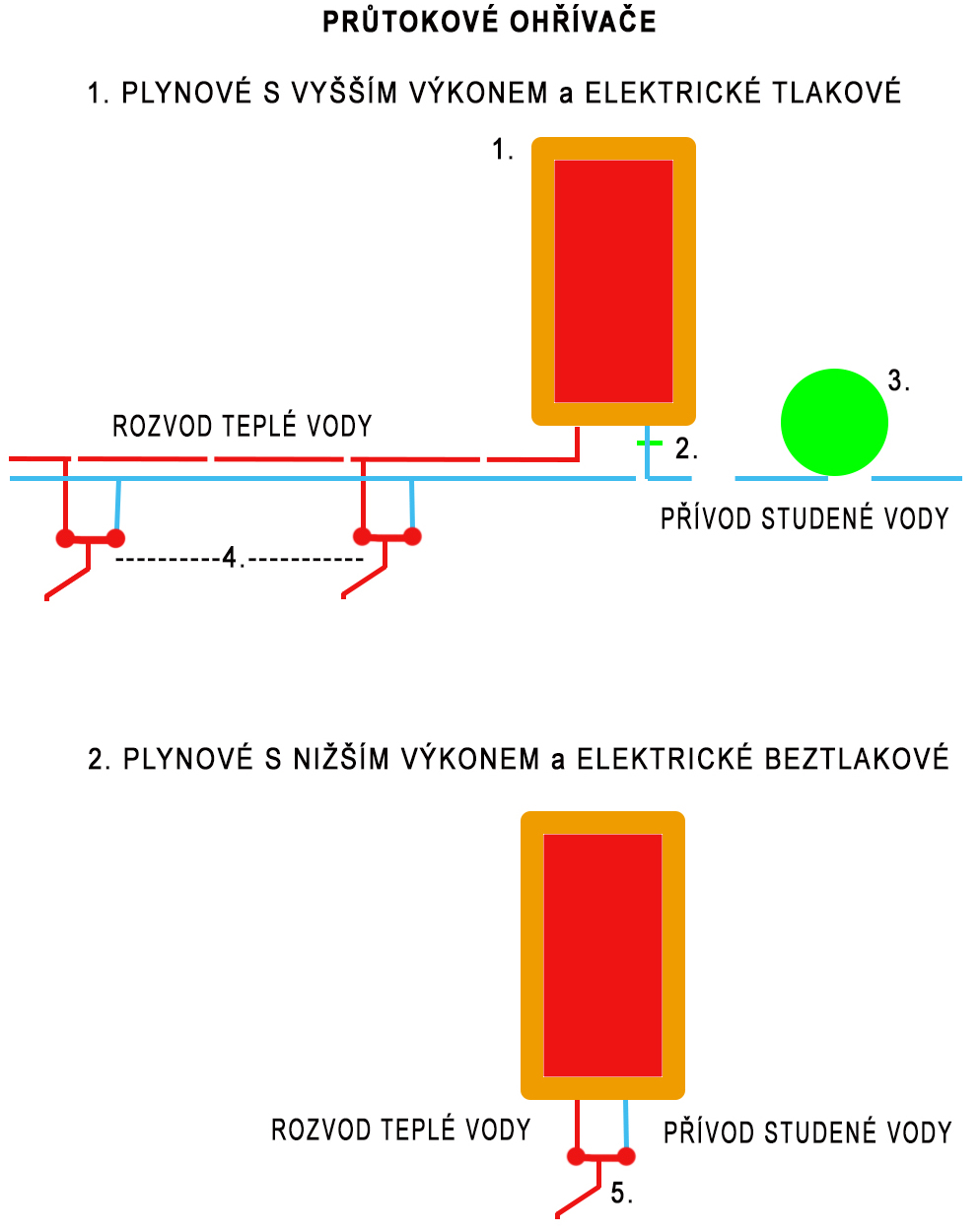

Jak funguje připojení pro jedno a více odběrných míst

1. průtokové ohřívače vody (obr.1 pro 1 a více odběrných míst, obr.2 pouze pro jedno odběrné místo)

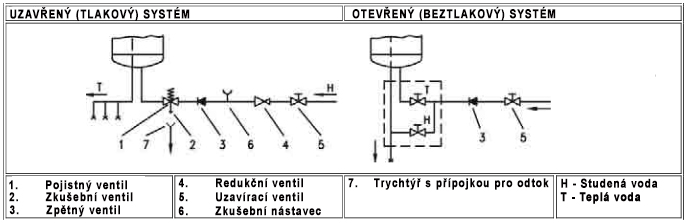

2. pojistný ventil k tlakovým ohřívačům - pojistný ventil se instaluje na přívod studené vody, kudy se odpouští voda

- při ohřevu vzniká objemová roztažnost a tlak, který musí někam odcházet

- u tlakových ohřívačů (uzavřený průtokový systém) se voda tlačí zpět do přítokové trubky, proto je na ní instalován pojistný ventil (příp. expanzní nádoba)

- u beztlakových ohřívačů (otevřený průtokový systém) je otevřená vodovodní baterie a tak voda při ohřevu prokapává skrz ní (není to tedy závada a nesnažte se baterii dotáhnout, pouze byste ji poškodili)

3. expanzní nádoba - vyrovnává objemovou roztažnost, zachytává vodu a je prpůtoková

4. tlaková směšovací baterie (odběrná místa)

5. beztlaková baterie

Užitečné informace:
Příkon	3,5 -27kW
Výkon v závislosti na průtočném množství	6 kW – 3 l/min 12 kW – 6 l/min 18 kW – 9 l/min 21 kW – 10,5 l/min 24 kW – 12,0 l/min 27 kW – 13,5 l/min
Vhodný výkon pro	umyvadlo	cca 3,5kW
	sprcha	cca 18kW
	vana	cca 21 kW
Výhody průtokového ohřívače: teplá voda je okamžitě a v jakémkoliv množství (zásobník - bojler má omezenou kapacitu a po vypotřebování musíme čekat na opětovné nahřátí) jsou prostorově nenáročné lze umístit k odběrnému místu (nemusíte odtáčet studenou vodu při dlouhém připojení) hygiena - voda se nikde neskladuje minimální tepelné ztráty - nemusí se několikrát nahřívat nastavitelná teplota Nevýhody: velký elektrický příkon a nutnost přizpůsobit jističe není možné uplatnit výhodnou distribuční sazbu při stálém využívání jsou provozní náklady vyšší než u zásobníku

Rozdíl mezi hydraulickým a elektronickým ohřívačem

Průtokové ohřívače – hydraulické

Průtokový ohřívač je určen pro jedno nebo více odběrných míst nacházejících se vedle sebe, podle toho jestli se jedná o beztlakový či tlakový průtokový ohřívač vody. Při odebírání vody na více místech dochází k diskomfortu používání v důsledku kolísání tlaku v potrubí.

Průtokový ohřívač se skládá z

topného plastového bloku se svislými vodními kanály, ve kterých jsou umístěné topné spirály.

K hydraulickým průtokovým ohřívačům se používá průtokový a vodní spínač a regulátor průtoku vody.

Princip fungování

voda přitéká přípojkou studené vody – následně protéká vodním sítem – do regulátoru průtoku vody, který částečně vyrovná kolísání tlaku
vodní spínač – voda vytváří prostřednictvím Venturiho trubice diferenční tlak mezi komorami nad a pod membránou
membrána – v závislosti na množství vody ovládá průtokový spínač

Průtokové ohřívače – elektronické

Průtokový ohřívač je určen pro jedno nebo více odběrných míst nacházejících se vedle sebe, podle toho jestli se jedná o beztlakový či tlakový průtokový ohřívač vody. Při odběru na více místech zaručují tepelný komfort.

Průtokový ohřívač se skládá z

topného plastového bloku se svislými vodními kanály, ve kterých jsou umístěné topné spirály.

Princip fungování

voda přitéká přípojkou studené vody – následně protéká vodním sítem – do oběžného kola, které změří průtok a výsledek předá ke zpracování elektronice
elektronicky řízené topné spirály ohřívají vodu jen s malou odchylkou

Jak dosahuje určené teploty

Hodnoty snímačů vtokové a výtokové teploty + hodnoty naměřené v oběžném kole + hodnoty nastavené teploty vody = potřebný výkon

Porovnání

Hydraulicky ovládané průtokové ohřívače pracují v závislosti na průtoku vody. Pokud se množství vody zvyšuje, je aktivován vyšší stupeň topného výkonu.
Elektronicky regulované průtokové ohřívače měří přesně průtočné množství, teplotu studené a teplé vody a v závislosti na tom regulují přesný topný výkon.
Obtížné nastavování teploty odběrovou baterií, obvyklé u hydraulicky řízených přístrojů, tak odpadá.

Elektronický ohřívač vody šetří asi 20-30% nákladů na energie a vodu.
