Podlahový konvektor JAGA MINI CANAL - MICL.011 330 18 mřížka pevná, hliník černá

Detailní informace Podlahový konvektor JAGA MINI CANAL - MICL.011 330 18 mřížka pevná, hliník černá

Podlahový konvektor MINI CANAL

Výška: 110 mm
Délka: 3300 mm
Šířka: 180 mm
Výkon: 777 W

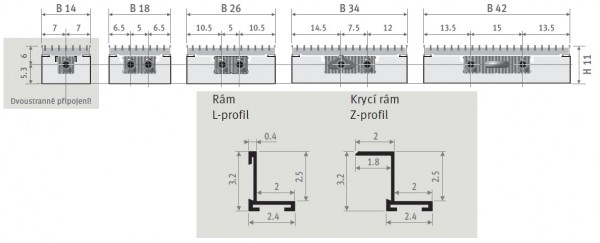

S rámem ( L-profil ) MICL
- pro hrubou podlahu
- rám bez přesahu
- v barevném provedení ke zvolené mřížce

- možno objenat s krycím rámem ( Z-profil ) MICZ
- bez příplatku
- pro hotovou podlahu
- rám s přesahem zaručí dokonalý přechod mezi otopným tělesem a hotovou podlahou
- v barevném provedení ke zvolené mřížce

Mřížka SBL
- pevná hliníková
- černá

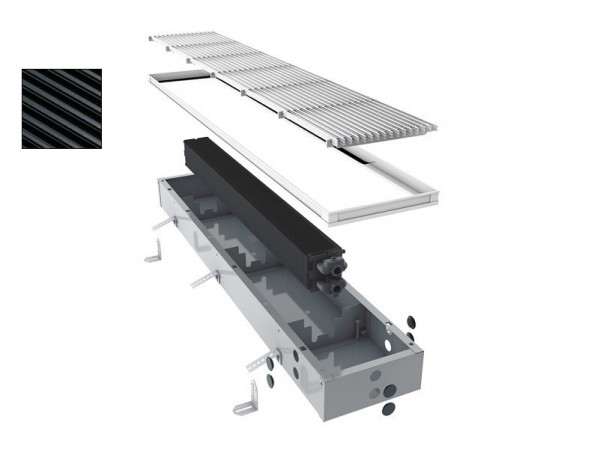

STANDARDNÍ DODÁVKA
- předmontovaný, tmavě šedě lakovaný Mini
Canal s :
- výměníkem tepla Low-H2O
- mřížkou + předmontovaným rámem L-profilu nebo Z-profilu
- kotvící sadou
- odvzdušňovací(mi) ventil(y) G 1/8” a výpustnou zátkou (výpustnými zátkami)1/2”

MONTÁŽ
- upevněte těleso do hrubé podlahy pomocí kotvící sady nebo volitelného výškového nastavení
- připojte trubku a uzavřete otvory
- pro připojení termostatické hlavice s dálkovým nastavením vyveďte speciální trubku (husí krk)
- proveďte tlakovou zkoušku
- dokončete podlahu

Otopné těleso Mini Canal je kompletně předmontováno a připraveno k použití.
Ideální pro montáž na hrubou podlahu, plovoucí podlahy, dvojité podlahy nebo i pro již existující stavebně technické otvory.
Krycí rám Z-profilu jako volitelné příslušenství pro montáž na hotovou podlahu.
Pokud to není možné, krycí rám může být dle potřeby odejmut a nahrazen.
Krycí rám zakrývá spáru mezi podlahou a tělesem.

MOŽNOST PŘIPOJENÍ
Výměník tepla může být připojen několika různými způsoby:
- připojením k centrálnímu rozdělovači.
Nastavení teploty pomocí pokojového termostatu (bez ventilu v šachtě)
- s ruční hlavicí v šachtě
- s termostatickým ventilem v šachtě: v tomto případě doporučujeme použít termostatickou hlavici s dálkovým nastavením.
Jednoduché ovládání, termostat může lépe snímat teplotu v místnosti
