Podlahový konvektor JAGA MINI CANAL - MDCL.014 310 42 DBE, mřížka designo svinovací, dub přírodní

Detailní informace Podlahový konvektor JAGA MINI CANAL - MDCL.014 310 42 DBE, mřížka designo svinovací, dub přírodní

Podlahový konvektor MINI CANAL DBE

Výška: 140 mm
Délka: 3100 mm
Šířka: 420 mm
Výkon: 6857 W

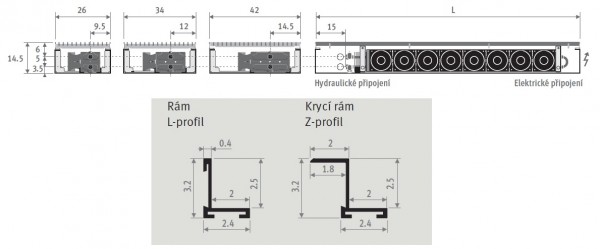

S rámem ( L-profil ) MICL
- pro hrubou podlahu
- rám bez přesahu
- v barevném provedení ke zvolené mřížce

- možno objenat s krycím rámem ( Z-profil ) MICZ
- bez příplatku
- pro hotovou podlahu
- rám s přesahem zaručí dokonalý přechod mezi otopným tělesem a hotovou podlahou
- v barevném provedení ke zvolené mřížce

Mřížka DON
- designo svinovací dřevěná
- přírodní dub

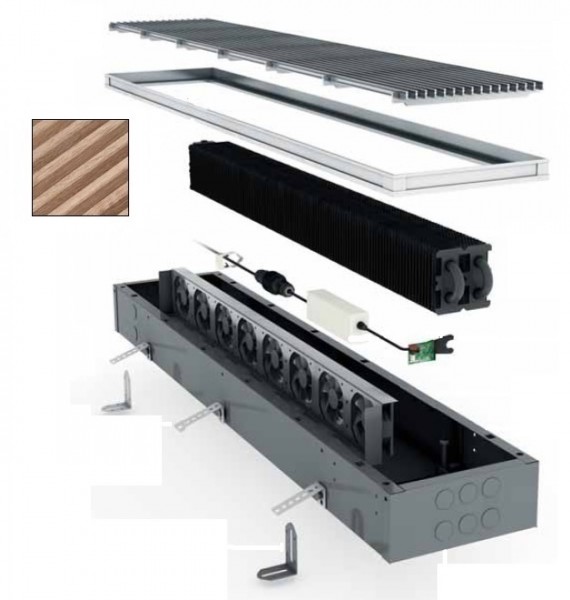

STANDARDNÍ DODÁVKA
Předmontovaný Mini Canal DBE v tmavě šedém laku s:
- výměníkem tepla Low-H2O
- mřížkou + předmontovaným rámem L-profilu nebo Z-profilu
- kotvící sadou
- odvzdušňovacím(i) ventil(y) G 1/8” a výpustnou zátkou (výpustnými zátkami)1/2”
- DBE jednotky podle délky, s ochrannou mřížkou
- řídící jednotka 12 VDC s čidlem teploty vody
- konektor pro adaptér 12 VDC přímo na řídící jednotce

MONTÁŽ
- upevněte těleso do hrubé podlahy pomocí kotvící sady nebo volitelného výškového nastavení
- připojte trubku a uzavřete otvory
- pro připojení termostatické hlavice s dálkovým nastavením vyveďte speciální trubku (husí krk)
- proveďte tlakovou zkoušku
- dokončete podlahu

Otopné těleso Mini Canal je kompletně předmontováno a připraveno k použití.
Ideální pro montáž na hrubou podlahu, plovoucí podlahy, dvojité podlahy nebo i pro již existující stavebně technické otvory.
Krycí rám Z-profilu jako volitelné příslušenství pro montáž na hotovou podlahu.
Pokud to není možné, krycí rám může být dle potřeby odejmut a nahrazen.
Krycí rám zakrývá spáru mezi podlahou a tělesem.

HYDRAULICKÉ PŘIPOJENÍ
Výměník je připojen vlevo. Připojení je možné provést různými způsoby:
- připojením k centrálnímu rozdělovači. Nastavení teploty pomocí pokojového termostatu (bez ventilu v šachtě)
- s ruční hlavicí v šachtě
- s termostatickým ventilem v šachtě: v tomto případě doporučujeme použít termostatickou hlavici s dálkovým nastavením.
Jednoduché ovládání, termostat může lépe snímat teplotu v místnosti

ELEKTRICKÉ PŘIPOJENÍ
Připojení vždy vpravo v šachtě.
