Duofix Geberit pro pisoár universal, ovládání shora, stavební výška 98 cm 111.617.00.1

Detailní informace Duofix Geberit pro pisoár universal, ovládání shora, stavební výška 98 cm 111.617.00.1

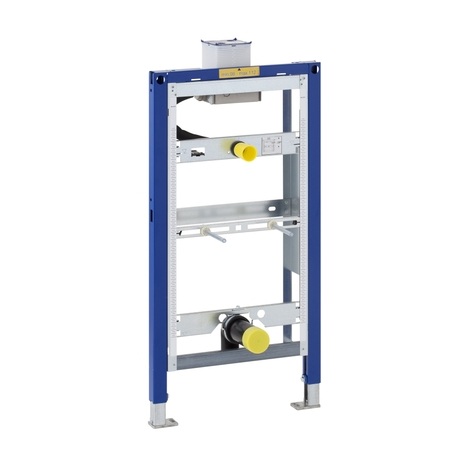

Montážní prvek Duofix pro pisoár Universal, ovládání shora

Účel použití :
- Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým - procesem-
- Pro zabudování mokrým procesem do zděné předstěnové instalace
- Pro montáž pisoáru
- Pro tloušťku podlahy 0 - 20 cm
- Pro HyTouch ovládání splachování pisoárů pneumatické s krycí deskou o velikosti 13 x 13 cm
- Pro použití při ovládání splachování shora

Vlastnosti :
- Montážní rám s otvory 9 mm pro upevnění do dřevěných konstrukcí
- Pozinkované podpěry, nastavitelné 0 - 20 cm, s označením rastru
- Samonosný prvek
- Rám s C-profilem 4/4 cm
- Povrch rámu upravený práškovou barvou, barva Geberit modrá
- Při montáži na podlahu podpěry o dalších 5 cm zasunutelné
- Patní desky otočné, pro montáž do profilů UW50 a UW75
- Výška prvku 98 cm
- Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
- Přívod vody 1/2", vhodný pro MeplaFix
- Přívod vody pro montáž bez nářadí
- Přívod vody s radiálním těsněním
- Uzavírací a regulační ventil předmontovaný
- Propojovací trubka k propláchnutí potrubí
- Svorky pro připojení elektřiny k dispozici
- Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
- Kryt pro hrubou montáž s možností zkrácení
- Flexibilní připojení přívodu
- Přívod 32 mm výškově nastavitelný
- Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost
- Upevnění odpadního kolena výškově nastavitelné a zvukově izolované
- Přídavné připevnění keramiky je možné pomocí příslušenství
- Možná přestavba pro pisoáry s ostřikovací hlavicí a příslušenstvím

Technické informace :
- Průtok při 0.1 Mpa 0.3 l/s
- Zkušební tlak vody 1.6 Mpa
- Zkušební tlak vzduchu / inertního plynu 0.3 Mpa
- Vlhkost vzduchu < 100 % relat.
- Provozní tlak 0.1 - 0.8 Mpa
- Provozní teplota vody max. 30 °C


Rozsah dodávky :
- Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny
- Kryt pro hrubou montáž s víkem
- Přívod vody R 1/2"
- Připojovací trubka mezi přívodem 32 mm a pisoárem, včetně těsnění k pisoáru
- Odsávací zápachová uzávěrka 50 mm, včetně těsnění k pisoáru
- Redukované odpadní koleno PE-HD 63/57 mm na 50/44 mm, včetně těsnění pro zápachovou uzávěrku
- 2 závitové tyče M8 pro upevnění pisoáru
- Upevňovací materiál
