ACO Shower Drain odvodňovací žlaby a rošty - technické informace

ACO Shower Drain odvodňovací žlaby a rošty - technické informace

Poradíme vám, jak správně zvolit odvodňovací žlab ACO po technické stránce. Jak spočítat potřebný průtok podle sprchové hlavice, ukážeme vám v přehledné tabulce rozdíly mezi liniovým a bodovým odvodněním, nebo jak funguje spádování a průtok při různém umístění žlabu. Pokud si nevíte rady při výběru pro nadstandardní řešení, nebo vás zajímá protipožární ochrana instalace, čtěte dál...


Obsah:
Principy odvodnění koupelen
Řešení ochrany proti hluku
Liniové nebo bodové odvodnění? Hydroizolace v odvodnění koupelen
Zvyšování hladiny a spádování Materiál - nerezová ocel
Jak zvolit správný odtokový výkon žlabu? Speciální řešení

Principy odvodnění koupelen

Odvodňovací žlaby a rošty ACO Shower Drain poskytují spolehlivé, velmi kvalitní a zároveň designové řešení odvodnění koupelny i dalších prostor. Žlaby i rošty jsou navrženy tak, aby se přizpůsobily vašemu přání v standardních i nadstandardních délkách, moderním designu odtokových roštů v nerezu, sklu nebo pro zadláždění a dokonale, tak zapadly a dotvořily výsledný styl koupelny. Žlaby jsou ideální především, pokud chcete zachovat jednotný design koupelny - podlaha a případné dekory nejsou narušovány a celá místnost působí sjednoceně, elegantně a prostorně. Při výběru odvodňovacích žlabů do celého domu nemusíte váhat, jestli se vám povede nakombinovat liniové i bodové podlahové žlaby, protože jsou navrženy tak, aby k sobě dokonale ladilyZpět na obsah

Liniové nebo bodové odvodnění?

Rozdíly mezi liniovým a bodovým odvodněním
ACO ShowerDrain liniový odvodňovací žlab ACO ShowerDrain bodová podlahová vpusť
Liniové odvodnění Bodové odvodnění
Spád Jednostranný (1 sklon) Čtyřstranný (4 sklony)
Dlažba Vhodné i pro velkoformátovou dlažbu Doporučené použití s menší dlažbou
Dostupné velikosti Možnost individuální délky žlabu Rozměry roštů Ø 126 mm, 140x140 mm, 95x95 mm
Aretace roštu Vymezovací podložky Volitelně s uzamykacím mechanizmem

Průtok

(dle normy EN 1253)

Od 0,6 l/s (36 l/min) Od 0,8 l/s (48 l/min)
Vertikální stěnová příruba Možná Není možná

Minimální instalační výška

Od příruby po dno odtoku

E:

  • 64 mm (vodní clona 25 mm)
  • 90 mm (vodní clona 50 mm)

C:

  • 53 mm (vodní clona 30 mm)
  • 80 mm (vodní clona 50 mm)

S:

  • 53 mm (vodní clona 25 mm)
  • 64 mm (vodní clona 34 mm)
  • 80 mm (vodní clona 50 mm)
89 mm (Easyflow Flatine s nástavcem 100 x 100 mm)
Volitelné osvětlení Modrá, červená, zelená, bílá, duhová Červená, modrá, zelená, bílá - teplý odstín

Zpět na obsah

Zvyšování hladiny a spádování odtoku

Norma EN 1253-1 určuje minimální průtok pro podlahové vpusti.

Pro  podlahové vpusti s odtokem DN50 je stanovena hodnota 0,8 l/s (48 l/min). Tato hodnota musí být dosažena při výšce hladiny 20 mm nad mřížkou. Tato hladina je dosažitelná při 4 stranném sklonu do podlahové vpusti.

U sprchových žlabů nelze vytvořit 20 mm hladinu nad mřížkou, proto se průtok měří s nulovou hladinou vody nad mřížkou.

Sprchový žlab s umístěním do prostoru bez skleněné zástěny nebo u vstupu do koutu: nutnost použití žlabu s dostatečným průtokem při nulové hladině.

Sprchový žlab s umístěním ke stěně: lze kalkulovat s nízkou hladinou vody nad roštem (velikost je závislá na velikosti sprchového koutu).

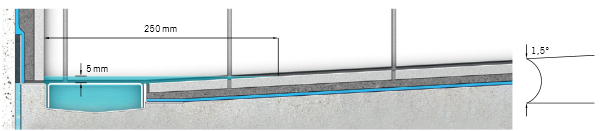

  • Příklad: Umístění žlabu ke stěně - sklon podlahy ve sprchovém koutě je 20 mm na 1m, žlab má hladinu vody 5 mm nad mřížkou, je zaplavená oblast vzdálená 250 mm.

Výška hladiny nad mřížkou při instalaci žlabu ke stěně Výška hladiny nad mřížkou při instalaci žlabu ke stěně  Zpět na obsah



Jak zvolit správný odvodňovací žlab? Odtokový výkon dle normy EN 1253:

Pro správnou volbu odvodňovacího žlabu můžeme vzít jako výchozí bod pro výpočet průtok sprchové hlavice, kterou chceme umístit do sprchového koutu.

  • Sprchová hlavice má standardní průtok vody 0,15 l/s (9 l/min).
  • Minimální průtok odvodňovacího žlabu ACO Shower Drain je 0,4 l/s (26 l/min) bez vodní hladiny nad roštem, což znamená, že můžeme použít sprchovou hlavici i s mnohem vyšším průtokem (např. moderní velké sprchové hlavy s průtokem do limitu sprchového žlabu)
  • Pro sprchové hlavice s extrémním průtokem nabízí řada ACO Shower Drain individuální řešení

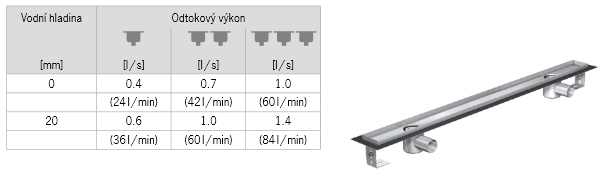

Zvýšený odtokový výkon při použití více odtokových výpustí pro řadu ACO Shower Drain E Zvýšený odtokový výkon při použití více odtokových výpustí pro řadu ACO Shower Drain E



Zpět na obsah

Řešení ochrany proti hluku pro liniové odvodnění

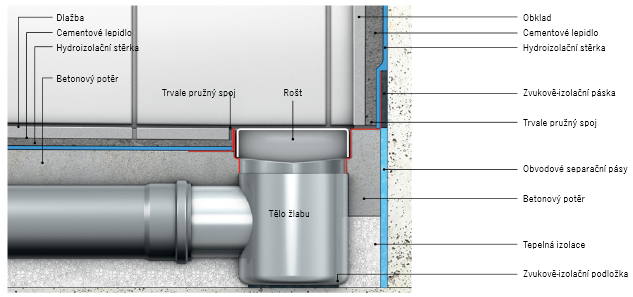

Příčný řez, vzorová ukázka instalace odvodňovacího žlabu s protihlukovou ochranou Příčný řez, vzorová ukázka instalace s protihlukovou ochranou
Požadavky na ochrana proti hluku stanovené v normě DIN 4109 se vztahují na úroveň hluku v situaci, kdy byla výstavba již dokončena. Ochrana proti hluku je zvláště důležitá u vícegeneračních a bytových domů, protože většina lidí považuje svůj domov za oázu klidu a místo s dostatkem soukromí. Sprchové žlaby ACO ShowerDrain E splňují kritéria na zvýšenou úroveň protihlukové ochrany dle normy DIN 4109 (A1:2001). Nikoliv však pouze této normy, ale také splňují požadavky VDI 4100. Zkoušky týkající se této vyhlášky byly provedeny ve Fraunhoferově institutu pro stavební fyziku (IBP), který je akreditován DAP (Německý akreditační systém pro testování), v souladu s normou EN ISO/ICE 17025. V některých případech jsou dokonce naměřené výsledky výrazně pod úrovní mezních hodnot protihlukové ochrany týkajících se bytových domů, stejně jako řadových domů a dvojdomků, podle VDI 4100 (verze 2012, tabulky 2 až 4), stejně tak jako přísnější požadavky na ochranu proti hluku pro technická zařízení bytových domů (verze A1:2001). Zpět na obsah

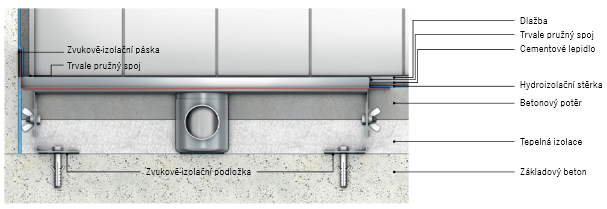

Podélný řez, vzorová ukázka instalace odvodňovacího žlabu s protihlukovou ochranou Podélný řez, vzorová ukázka instalace s protihlukovou ochranou



Hydroizolace v odvodnění koupelen

Spolehlivé těsnění je u odtokových žlabů absolutní nutností, protože v opačném případě by došlo k nemalým škodám na konstrukci podlahy. Správná instalace a hydroizolační vrstva ve spojení s obvodovou přírubou odtokového žlabu zajišťuje spolehlivé a trvalé utěsnění. Povrch příruby odtokového žlabu byl vytvořen a testován speciálně pro zajištění spolehlivého a bezpečného napojení na stěrkovou hydroizolaci.

Pokyny ke spolehlivému utěsnění

Cech obkladačů (FNN) z Ústředního svazu německého stavebnictví a Obchodní sdružení obkladů a dlažeb, které je součástí Německé centrální stavební organizace, byly použity na veletrhu BAU 2013 v Mnichově jako platforma pro zavedení sady pokynů pro plánování a návrh vpustí a žlabů používajících k utěsnění hydroizolační stěrky. Společnost ACO hrála významnou roli při vývoji těchto pokynů. Proto jsou všechny produktové řady ACO Shower Drain navrženy v souladu se všemi požadavky na spolehlivé a bezpečné žlaby a vpusti.

Zpět na obsah

Materiál pro sprchové prostory - nerezová ocel

Proč kvalitní nerezová ocel?

  • nepotřebuje ochranné nátěry
  • nepoškodí se při použití čistících a dezinfekčních prostředků, a to i při vysokých teplotách
  • nevytváří se na ní statická elektřina, která by přitahovala prach a vytvářela půdu pro bakterie
  • horká voda schne na nerezi rychleji, než na ostatních materiálech

Sprchové žlaby ACO Shower Drain jsou předinstalovány - mají pevně spojené jednotlivé součásti, to zaručuje absolutní vodotěsnost celého těla sprchového žlabu. Řada ShowerDrain E je navíc elektrolyticky leštěná - tímto procesem jsou odstraněny všechny mikroskopické nerovnosti a povrch je perfektně hladký a lesklý.

Zpět na obsah

Speciální řešení

Pro některé návrhy nemusí být standardní nabídka odvodňovacích žlabů vyhovující. V nabídce je proto úprava žlabu až do délky 2 400 mmnavýšení počtu odtokových výpustí. Tyto úpravy lze provést u řady ACO ShowerDrain E. Pouze u řady E je také speciální protipožární ochrana.

Zpět na obsah
